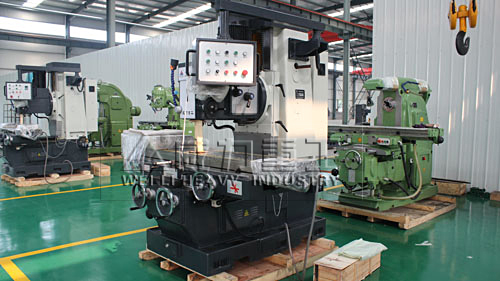

床身式銑床的簡介

　　工作臺不能升降，可沿床座導軌作縱向、橫向移動，銑頭或立柱可作垂直移動的銑床。

機床用途：

　　本機床是我公司開發的一種新型通用床身式機床，結構合理、剛性好、精度高，具有銑削、鉆孔、攻絲、擴孔及鉸孔等多種功能，是機械、電子、儀器、儀表、模具、汽車等行業的理想加工設備。

結構特點：

　　1、底座、機身、工作臺、中滑座等主要構件均采用高強度材料鑄造而成，并經人工時效處理，保證銑床長期使用的穩定性。

　　2、整體結構為床身式結構，銑頭為大功率機械調速高精度銑頭，銑頭可在左、右20°范圍內工作；主軸套筒的進給具有自動、手動、手動微調等功能；主軸剛性大，調速方便、靈活。

　　3、主軸箱可手動、機動上下升降完成機動進給和快速移動，操作方便、快捷。

　　4、床身上縱、橫向有手動進給、機動進給和機動快進三種，不同的進給速度，能滿足不同的加工要求；快速進給可使工件迅速到達加工位置，縮短非加工時間。

　　5、工作臺X向行程長，拓展了機床加工范圍， Y、Z向?qū)к墳閷捑匦螌?dǎo)軌，且X、Y、Z三方向?qū)к壐苯?jīng)超音頻淬火、精密磨削及刮研處理，配合強制潤滑，減小低速爬行，提高精度，延長機床的使用壽命。

　　6、潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑，減小機床的磨損，保證機床的高效運轉；同時，冷卻系統通過調整噴嘴改變冷卻液流量的大小，滿足不同的加工需求。

　　7、機床操作系統通過支臂懸掛在機床的右上方，符合人體工程學原理，操作方便；操作面板均使用形象化符號設計，簡單直觀。

主要技術參數	單位	X7150A
工作臺尺寸(長x寬)	mm	2050x400
工作臺最大行程(縱向/橫向)	mm	1400/500
T形槽數(槽數/寬數間距)	個/mm	3/18/100
主軸孔錐度		ISO50
主軸端面至工作臺距離(最小/最大)	mm	100/630
主軸中心至立柱導軌面距離	mm	580
主軸轉速范圍	r.p.m	66-960
主軸箱回轉角度	°	±200
套筒行程	mm	100
工作臺機動進給范圍(18級)	r.p.m	縱、橫向23.5-1180/垂直向1150
工作臺快速移動速度		縱、橫向 2300/垂直向1150
主電機功率	Kw	11
機動進給電機功率	Kw	1500
冷卻泵電機功率	Kw	90
外形尺寸(長/寬/高)	mm	2800x1860x2220
凈重	Kg	4900
