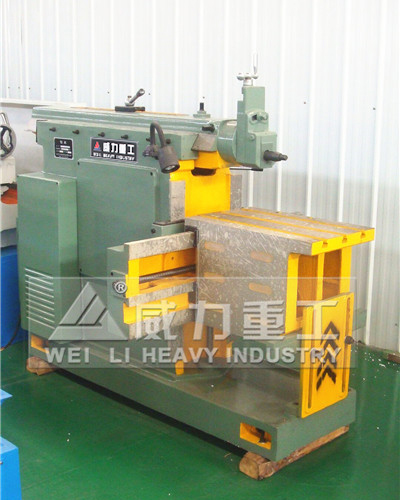

BC6085牛頭刨床是機械牛頭刨床中比較大型的刨床，它刨削長度達到850mm，刀架行程達到160mm，工作臺的面積也更大。適合刨削大的工件的平面和成型面，對狹長平面加工有較高的效率，適用單件和批生產。刨床剛性好，工作精度穩定。該刨床造型美觀，大方，和諧宜人，手柄集中，操作方便。

牛頭刨床是用來刨削中、小型工件的刨床，工作長度一般不超過lm。工件裝夾可調整的工作臺上或夾在工作臺上的平口鉗內，利用刨刀的直線往復運動（切削運動）和工作臺的間歇移動（進刀運動）進行刨削加工的。

牛頭刨床特點

牛頭刨床使用于刨削各種平面和成型面，適于單件和小批生產。床身等關鍵件的回火、震動時效、超音頻淬火等熱處理工藝，使機床精度更穩定，使用壽命更長。

主切削運動和進給運動均為液壓傳動，可無級調速，具有液壓過載保險裝置，轉動平穩、超程量小、啟動和停止靈活可靠、機床剛性好、切削力大、換向精度高、油溫低、熱變形小、精度穩定、能適用強力切削和連續工作的需要，牛頭刨床工作臺能實現快速水平和垂直移動，刀架具有自動抬刀機構，機床手柄集中，操作方便，自動化程度高。

型號		單位	BC6085
最大刨削長度		mm	850
滑枕底面到工作臺面的最大距離		mm	400
工作臺最大橫向移動距離		mm	710
工作臺最大垂直移動距離		mm	360
工作臺上工作面尺寸		mm	800×450
刀架行程		mm	160
滑枕每分鐘往復次數			17、24、35、50、70、 100/15、20、29、42、58、83
工作臺機動進給量范圍	水平進給(12級/10級)	mm	2.5-3
	垂直進給(12級/8級)	mm	0.12-1.5
工作臺快速移動速度水平進給		m/min	1.2
垂直進給		m/min	0.58-0.5
工作臺中央T型槽尺寸		mm	22
主電機功率		Kw	5.5
外形尺寸(長×寬×高)		mm	2950×1325×1693
包裝箱尺寸(長×寬×高)		mm	2470×1510×1800
整機重量		Kg	2940

牛頭刨床操作

1，橫梁升降時須先松開鎖緊螺訂，工作時應將螺訂擰緊。

2，不準在機床運轉中調整滑枕行程。調正滑枕行程時，不準用敲打方法來松開或壓緊調整手把。

3，滑枕行程不得超過規定范圍。使用較長行程時不準開高速。

4，工作臺機動進給或用手搖動時，應注意絲杠行程的限度，防止絲杠、螺母脫開或撞擊損壞機床。

5，裝卸虎鉗時應輕放輕拿，以免碰傷工作臺。

BC6085機械牛頭刨床在使用的過程中需要進行調整，刨床調整包括刨床速度調整、刨床進給方向及進給量的調整、工作臺位置調整、刀架位置調整、滑枕導軌間隙調整、刀架滑板導軌間隙調整、橫梁垂直導軌間隙調整、工作臺導軌間隙調整。

一、刨床速度的調整：刨床切削速度由滑枕每分鐘的往復次數及滑枕的行程決定。滑枕在每分鐘由不同的往返次數及若干種行程時所具有的平均切削速度了，在刨床說明書里都有體現，詳細可參考刨床說明書。
1、滑枕行程的調整：滑枕行程根據刨削面的長度確定。工件的刨削面長度加刀具在刨削面兩端的越程，就是滑枕的行程。
2、滑枕每分鐘往復次數的調整：滑枕每分鐘往復次數由變速手柄的位置確定。當按照報銷長度選定了滑枕行程后，就可以根據所選擇的切削速度來確定滑枕每分鐘的往復次數。變動變速手柄位置時，必須使其定位正確可靠，并不得在刨床運轉中進行變速，以免損壞齒輪。
二、刨床臺進給方向及進給量的調整：工作臺的水平或垂直進給方向，由工作臺進給方向選擇手柄的位置確定。將手柄撥在控制板的不同位置，工作臺的進給方向即是手柄位置處箭頭所示方向，手柄在空檔，即中央位置時，工作臺停止進給。注意：如刨床運動中變換工作臺進給方向，必須先使工作臺停穩后再換向，以免損傷機件。
三、工作臺位置的調整：工作臺水平及垂直位置分別由工作臺水平位置調整軸端14及垂直位置調整軸端15調整。調整工作臺位置時，應先將工作臺手柄16放在空檔位置上，然后再用搖把轉動調整軸端。當工作臺作垂直位置調整時，必須先松開橫梁夾緊手柄12及工作臺前支撐導軌夾緊手柄13。轉動調整軸端，工作臺的位置調整量為：水平調整軸端：回轉一周，工作臺水平移動6mm，刻度盤轉動一格：工作臺水平移動0.05mm。垂直調整軸端回轉一周，工作臺水平移動2.4mm，刻度盤轉動一格自，工作臺垂直移動0.02mm。
四、刀架位置調整：刀架位置由刀架手柄10調整，手柄回轉一周，刀架滑板移動4mm，轉動其刻度盤一格，刀架移動0.1mm。刨削斜面時，刀架可以按需要回轉角度，此時先松開刀架轉盤的兩只夾緊螺母。將刀架轉到所需角度后，再重新夾緊。
五、滑枕導軌間隙調整：滑枕導軌間隙借導軌活動鑲條調整，松開鑲條固定螺釘及調整螺釘背冒調整鑲條至導軌間隙合適后，再重新擰緊。滑枕導軌間隙應不大于0.04mm,而又保證滑枕運動輕快。
六、刀架滑板導軌間隙調整：刀架滑板斜鐵上下端各有一個夾緊螺釘，調整間隙時，松開夾緊螺釘，調整斜鐵至間隙合適后，再重新擰緊。
七、橫梁垂直導軌間隙調整：松開鑲條固定螺釘及調整螺釘背冒，調整鑲條至導軌間隙合適后，再重新擰緊。橫梁垂直導軌間隙不大于0.04mm，而又保證橫梁運動輕快。
八、工作臺導軌間隙調整：調整工作臺上導軌間隙應卸下壓板，精加工其固定接觸面至尺寸合適后，再重新裝。工作臺下導軌鑲條位置由螺釘及固定螺釘確定。調整間隙時，松開固定螺釘，調鑲條至間隙合適后，再重新擰緊。調整工作臺前支撐導軌間隙應卸下導軌蓋板，精加工其固定接觸面尺寸至合適后，再重新裝上。
