800噸液壓機過濾裝置安裝在什么位置？
2021-03-20 08:48正確選擇和安裝過濾設備可以消除80%以上的800噸液壓機系統故障。過濾設備的方向大致分為吸油管道、油壓管道、回油管道、分支管道和外部單獨的過濾管道5種。

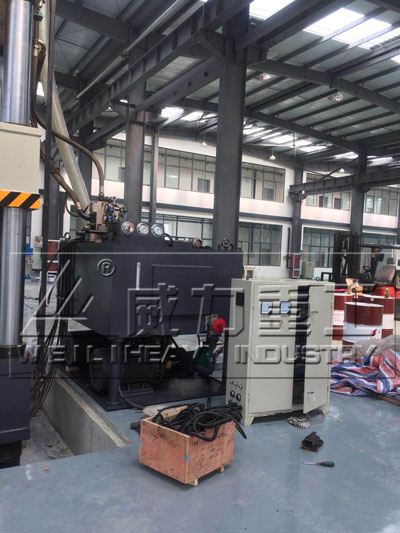

圖片僅供參考，詳情請咨詢18306370979（微信同號）
1、吸油管道
主要用于保護液壓泵不吸入大粒子的污染物，保護800噸液壓機系統的所有液壓部件。但是，吸油配管的阻力增加，泵的吸油系統有可能惡化。
2、機油壓力管道
該布局主要用于保護800噸液壓機液壓系統中液壓泵和溢流閥以外的所有部件。通常，使用過濾精度為10~15μm的精細過濾器。過濾器在高壓下運轉，因此能夠承受管道的壓力和液壓沖擊，過濾阻力必須在0.35以下，且過濾能力不應小于大流量壓力。

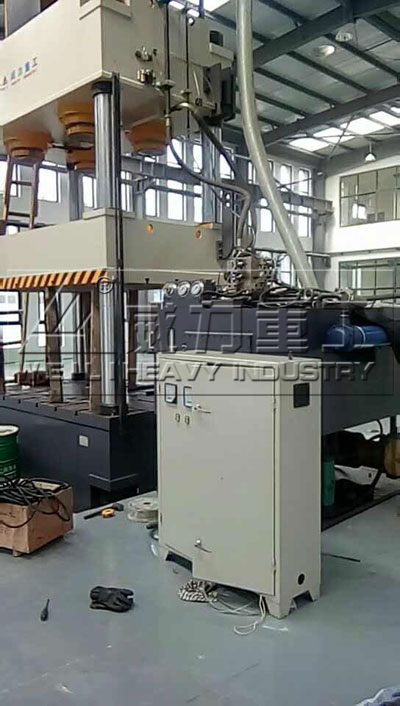

圖片僅供參考，詳情請咨詢18306370979（微信同號）
3、回油管道
在系統油回流到油箱之前，過濾器將濾除侵入系統和系統的污染物，并為液壓泵提供清潔的油。
4、分支管道
液壓泵流量大的情況下，只要泵流量在20%到30%就可以過濾一部分油，就可以在支路上安裝小型標準過濾器，由于安裝在節流閥下游，不會在主油路上形成壓力降低，也不需要接受800噸液壓機系統的工作壓力。

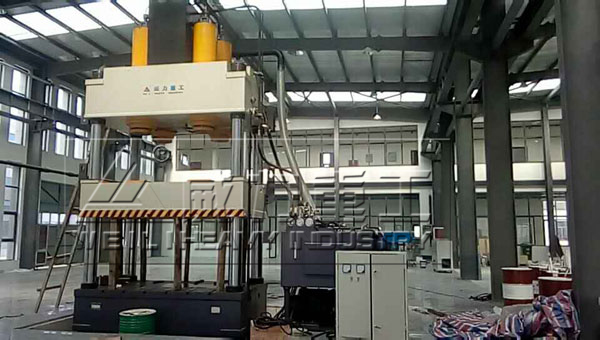

圖片僅供參考，詳情請咨詢18306370979（微信同號）
5、系統外過濾
在上述壓力輸油管道和回油管道過濾系統中，800噸液壓機過濾器的過濾性能受流量和壓力波動的影響，過濾能力大幅度降低。為了消除流量和壓力波動的影響，在大型液壓系統中，有時選擇系統外部過濾系統，即在主液壓系統外部提供獨立的過濾系統，單獨的液壓泵供給循環過濾油。
